Чтобы лучше понять, как работает TEC, давайте сначала взглянем на его внутреннюю структуру. Основой ТЭП является полупроводниковая термопара (зерно), которую обычно делят на P-тип и N-тип.
Когда постоянный ток проходит через термопару, полупроводниковые зерна P-типа и N-типа (P-тип (легированные трехвалентными элементами, такими как бор, имеющие дырки) проводят электричество через отверстия и становятся положительно заряженными; Пара N-типа (легированные пятивалентными элементами, такими как фосфор), которые проводят электричество электронами и заряжены отрицательно.
На холодном конце носители перепрыгнут с более низкого энергетического уровня на более высокий. В процессе перехода энергетических уровней тепло поглощается, что обеспечивает охлаждающий эффект. Между тем, когда носители на горячем конце рекомбинируют, выделяется энергия, что приводит к экзотермическому явлению. Если постоянный ток пропускать в противоположном направлении, эффект охлаждения преобразуется в нагрев.
PN-переход через проводящий слой образует термопару и является основным структурным компонентом ТЭП. Одна пара термопар также может выполнять функции охлаждения или нагрева после включения.

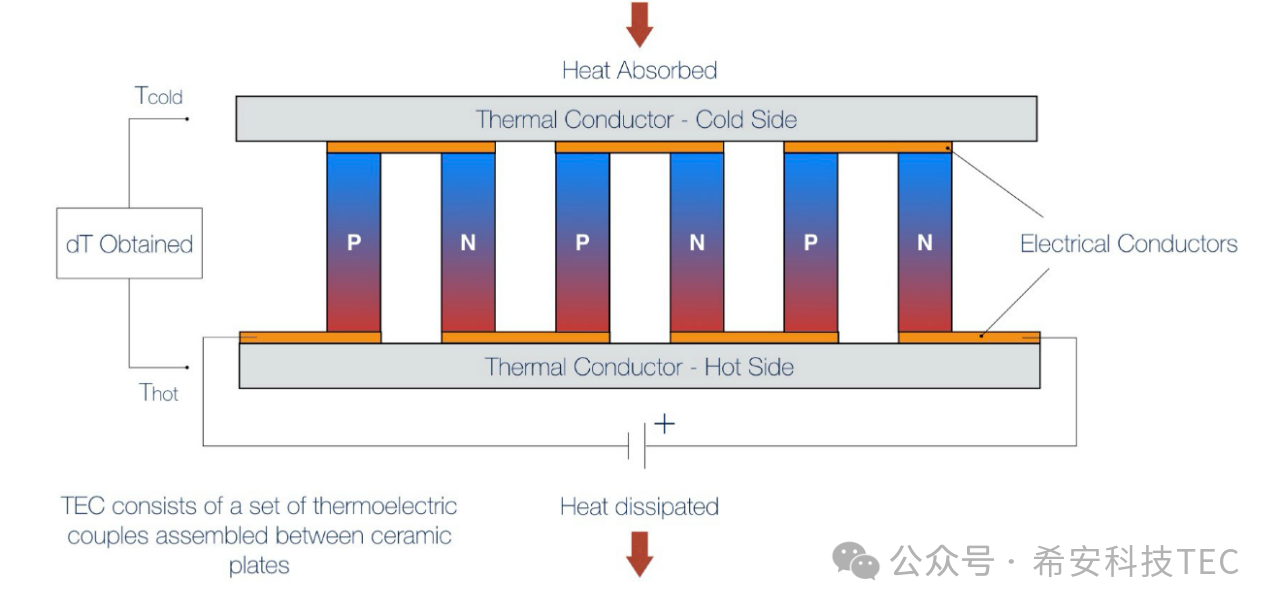

К обоим концам термопары добавляются теплопроводники, как показано на следующем рисунке: формируется полный ТЭП. Когда на TEC подается питание, верхняя поверхность будет поглощать тепло, которое называется холодным концом, а поглощенное тепло равно Q0. Нижняя поверхность выделяет тепло и называется горячей поверхностью, причем выделяемое тепло равно Q1; Q1= Q0+Qtec.
Разница температур между верхней и нижней поверхностями из-за поглощения и выделения тепла составляет ΔT，ΔT=T1-T0.
При ежедневном использовании TEC обычно состоит из нескольких пар PN-переходов. Для достижения большей охлаждающей способности или разницы температур.
Прочитав статью, пришло время снова обратить внимание на доску:
Вопрос: Какова связь между теплом Qc, поглощенным на холодном конце, и теплом Qt, выделяемым на горячем конце?
Ответ: Qc=Qt-Qtec.
Вопрос: Почему холодный и горячий концы соответственно поглощают и выделяют тепло?
О: На холодном конце носители перепрыгнут с более низкого энергетического уровня на более высокий. Процесс перехода энергетических уровней поглощает тепло, обеспечивая тем самым охлаждающий эффект. Между тем, когда носители на горячем конце рекомбинируют, они выделяют энергию, что приводит к экзотермическому явлению.
